中达500KW光伏逆变器成功签订光伏行业首单
发布时间：2012-11-28     来源： 光伏产业观察网
本文摘要：能源事业部石化电力行业处 谷洋一、 项目背景中达500KW大功率光伏逆变器此次签单的甲方是江阴海润光伏科技股份有限公司（后...
能源事业部石化电力行业处 谷洋
　　

　　一、 项目背景

　　中达500KW大功率光伏逆变器此次签单的甲方是“江阴海润光伏科技股份有限公司”（后文简称“海润公司”），是中国最大的晶硅太阳能电池生产企业之一。自2004 年成立以来，该公司在光伏领域专业从事上游的单晶拉棒/多晶铸锭、切方、硅片切割等环节的生产。海润光伏旗下拥有三家全资子公司以及一家控股子公司，专业从事太阳能电池和太阳能电池组件生产，具备了从硅棒（硅锭）→硅片→太阳能电池片→太阳能组件生产的较完整的光伏产业链。目前注册资本是12亿4千万元。

　　本项目是“海润公司”在其厂区内自建的，设计寿命为 25 年的并网光伏发电项目（金太阳工程），发电站总容量为1048.8kWp

　　二、项目方案

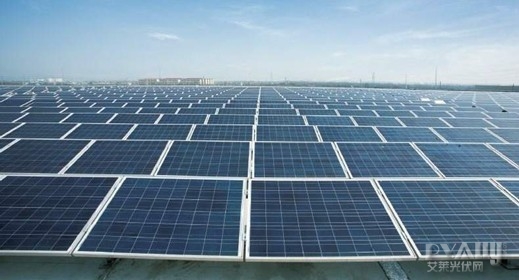

　　由于本项目计划利用海润公司璜塘厂区 1、2 号车间建筑物屋顶空间安装太阳能发电系统，采用 0.4KV 的低压用户侧接入方式，与车间原低压配电系统并联。所以本项目选择低压侧并网运行模式：

　　在有公共电网的地区把光伏发电系统与电网合理连接，给电网供电即并网运行方式。具有以下优点：无需双向整流-逆变设备和蓄电池，减少了投资和维护成本；无需蓄电池室，减少了设备空间的要求，不需要对报废的蓄电池进行处理，避免了对环境的危害；可以最大限量的提高发电效率和节约投资成本。通过与市电 220V 或 380V 实现并网连接，用户可以实现太阳能自发自用，由市电作补充，并可实现在不良光照条件和夜间自动切换到市电模式，安全稳定。由于并网运行光伏系统有如上优点，所以已成为世界范围内、在城市中建设光伏电站系统的主要应用形式。

　　此次项目，中达电通除为用户提供两台500KW大功率逆变器以外，还提供除太阳能组件和支架外的所有其他辅助设备，如：直流汇流箱、直流配电柜、交流配电柜 …等。出于对安全运行的考虑，海润公司在前期的技术可行性论证中对产品提出了非常高的技术要求，对我方提供的技术方案书审查极为严格，产品的每一个技术细节，厂方都会有多位技术专工反复论证，尤其是对中达提供的尚未有实际使用案例的新产品，技术审查是细之又细。

　　针对上述情况，中达电通能源事业部业务部门，以华南地区业务经理谭伟为主导，专门成立了项目组，项目组成员做了充分细致的准备工作，业务经理反复与“海润公司”主管此项目的负责人交流沟通，使甲方对中达公司及其产品有了深入的了解。因500KW光伏逆变器是中达的新产品，是首次应用，为保证项目运作不出疏漏，技术人员对甲方提出的各种要求进行了仔细分析，进行了广泛的市场调研，根据各方面总结的资料，定制出最适合现场工况的技术方案。

　　在各部门一致努力下，“中达电通”终于与“海润公司”签署了供货合同。此合同是台达500KW光伏并网逆变器在光伏行业签订的第一单。

　　三、项目配置：

　　本项目采用了中达电通股份有限公司提供的如下设备：

　　1、 两台ESI53B500AT 型500KW 光伏并网逆变器（带隔离变压器）。

　　产品特性：

　　关键高频信号采用光纤隔离，确保极强的EMC特性

　　直流侧采用薄膜电容与电解电容组合应用，充分发挥两种器件的优势，长寿命与最佳电气性能同时得到保证

　　工频变压器电气隔离设计，完全避免直流分量输出

　　具备输出功率远程调节功能，灵活控制并网电量

　　采用模块化设计，产品内部关键模块完全一致，可生产性、可维护性大幅提高

　　触摸屏显示，突出人性化设计

　　多重通讯接口，上位机监控方案灵活多变

　　宽输入直流电压范围，适应性好，利用率高

　　最大功率点（MPPT）跟踪，发挥光伏组件最大发电能力




ESI53B500AT 并网逆变器技术参数表
隔离方式 工频变压器 　 欧洲效率 96.80%
推荐最大太阳能电池阵列功率 550KWp 　 允许电网电压范围(三相) 310～450VAC
最大阵列开路电压 880V 　 允许电网频率范围 47.5～52.5 Hz
MPPT 范围 450V～820V 　 夜间自耗电 <100W
电池板连接方式 端子插入 　 通讯接口 RS485/以太网（GPRS）
　 　 　 防护等级 IP20（室内）
最大阵列输入电流 1200A 　 使用环境温度 -25℃～+55℃
额定交流输出功率 500KW 　 噪音 ＜45dB
总电流波形畸变率 ＜3% (额定功率) 　 冷却 风冷
功率因数 >0.99 　 尺寸 2600×2005×800㎜
最大效率 97.50% 　 重量 1700㎏

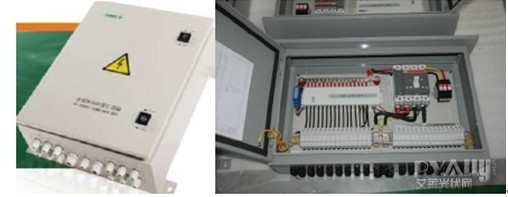

　　2、16 路输入带监控的直流防雷汇流箱

　　该箱内置光伏专用直流保险丝、光伏专用直流防雷浪涌保护器和空气短路器，宽直流电压输入、安装维护简便。

　　3、直流配电柜

　　直流配电柜采用专用直流配电柜，该设备具有直流电压、电流显示和分断功能。

　　4、交流配电柜

　　交流配电柜采用光伏专用并网配电柜，该设备具有交流电压、交流电流显示和数字式电度表显示系统工作状况和发电量参数。
　　5、数据采集和显示设备

　　数据采集和显示设备利用汇流箱、逆变器、直流配电柜自带的数据采集和显示模块，通过 RS485/232 接口和逆变器厂家专用光伏软件，实现数据实时采集和显示功能，也能通过 WEB 与网络连接实现远程监控。系统还将集成环境气象设备实现外部气象数据导入。

　　四、项目总结：

　　本案是中达500KW大功率光伏并网逆变器，在光伏发电行业中的首次应用，意味着本产品从此进入到光伏发电行业这一广阔的市场领域。也意味着中达500KW大功率光伏并网逆变器，从此有了实际使用案例。

　　“十二五”期间，我国光伏产业将继续处于快速发展阶段，从我国未来社会经济发展战略路径看，发展太阳能光伏产业是我国保障能源供应、建设低碳社会、推动经济结构调整、培育战略性新兴产业的重要方向。到2015年，国內光伏装机容量目标将达到：5-10GWp

　　此标案为中达进一步开拓光伏市场，打下了良好的基础。
